| 是否进口：否 | 产地：厦门 | 加工定制：否 |
| 品牌：HOMKOM/宏控 | 型号：HKLGB | 类型：标准节流装置 |
| 订货号：HKLGB | 货号：HKLGB | 测量范围：50 |
| 公称通径：32 | 测量精度：1.5%FS | 公称压力：1.6Mpa |
| 适用范围：蒸汽 | 是否跨境货源：否 |

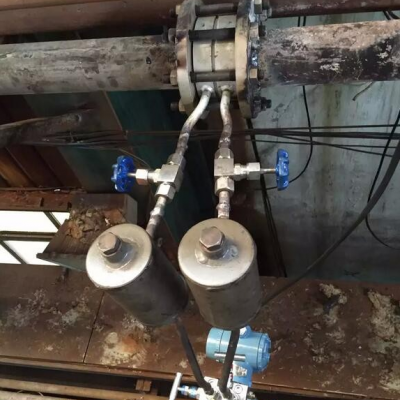

孔板过热蒸汽流量计 宏控HKLGB节流装置孔板流量计HKLGB是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。孔板流量计节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，孔板流量计广泛应用于石油、化工、冶金、电力、轻工等部门。
孔板流量计原理：充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。
智能孔板流量计是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的***流量计，该孔板流量计采用***的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。标准型节流装置无须实流校准，即可投用。
一体型孔板流量计安装更简单，无须引压管，可直接接差压变送器和压力变送器。
采用进口单晶硅智能差压传感器、高精度，完善的自诊断功能
智能孔板流量计智能孔板流量计其量程可自编程调整。
智能孔板流量计可同时显示累计流量、瞬时流量、压力、温度。
具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量程。、
孔板流量计技术参数：
测量介质：气体、蒸汽、液体。
公称直径：DN3-DN3000
压力：0.6Mpa-40Mpa
精度：±0.2%，±0.5%
重复性：<0.1%
介质温度：-40~600℃
量程比：10:1
测量液体流量zui低流速为0.1M/S，zui小口径对应的zui小流量为2.5L/H
测量气体流量zui低流速为1M/S，zui小口径对应的zui小流量为25L/H
表体长度一般为150MM，其他尺寸定做
连接方式：螺纹 卡箍 油轮 皮套管、法兰、直焊型
孔板流量计流量范围
口径
可测量
流量范围1
可测量
流量范围2
可测量
流量范围3
可测量
流量范围4
可测量
流量范围5
4
4.5-45 l/h
9-90 l/h
13-134 l/h
18-180 l/h
22-226 l/h
6
10-100 l/h
20-203 l/h
30-305 l/h
41-410 l/h
51-508 l/h
10
28-282 l/h
57-570 l/h
85-850 l/h
113-1130 l/h
141-1410 l/h
15
0.06-0.6
0.12-1.27
0.19-1.9
0.25-2.5
0.31-3.1
20
0.11-1.1
0.22-2.2
0.34-3.4
0.45-4.5
0.56-5.6
25
0.18-1.8
0.35-3.5
0.53-5.3
0.71-7.1
0.88-8.8
32
0.29-2.9
0.58-5.8
0.87-8.7
1.16-11.6
1.45-14.5
40
0.45-4.5
0.9-9.0
1.35-13.5
1.8-18
2.25-22.5
50
0.71-7.1
1.42-14.2
2.13-21.3
2.84-28.4
3.55-35.5
65
1.19-11.9
2.38-23.8
3.57-35.7
4.76-47.6
5.95-59.5
80
1.8-18
3.6-36
5.4-54
7.2-72
9.0-90
100
2.8-28
5.6-56
8.4-84
11.2-112
14-140
125
4.4-44
8.8-88
13.2-132
17.6-176
22-220
150
6.3-63
12.6-126
18.9-189
25.2-252
31.5-315
200
11.3-113
22.6-226
33.9-339
45.2-452
56.5-565
250
17.7-177
35.4-354
53.1-531
70.8-708
88.5-885
300
25.4-254
50.8-508
76.2-762
101.6-1016
127-1270
350
34.6-346
69.2-692
104-1040
138-1380
173-1730
400
45.2-452
90.4-904
136-1360
180-1800
226-2260
450
57.2-572
114-1144
172-1720
228-2280
286-2860
500
70.6-706
141-1412
212-2120
282-2820
353-3530
600
101-1017
202-2020
303-3030
404-4040
505-5050
700
138-1384
276-2760
414-4140
552-5520
690-6900
800
180-1808
360-3600
540-5400
720-7200
900-9000
900
229-2289
458-4580
687-6870
916-9160
1145-11450
1000
283-2826
566-5660
849-8490
1132-11320
1415-14150
1200
407-4070
814-8140
1221-12210
1628-16280
2035-20350
1400
553-5538
1106-11060
1659-16590
2212-22120
2765-27650
1600
723-7234
1446-14460
2169-21690
2892-28920
3615-36150
孔板流量计安装要求：
（1） 节流装置在安装前应检查节流装置编号和尺寸是否符合管道安装位置要求。
（2） 新装管路系统，必须在管道中冲洗和扫线后再安装节流装置，以防管内杂物堵塞或损伤节流装置。
（3） 注意节流装置安装方向，标有“+”的一端应与流体上游管段连接，标有“-”的一端应与流体下游管段连接。
（4） 节流装置与管道中心，节流装置的中心线与上游侧，下游侧管道中心线之间的距离ex应一致
（5） 节流装置在管道中安装时，应***其端面和管道轴线垂直，垂直度误差不得超过±1。
（6） 夹紧节流装置用的密封垫片（包括环室与法兰，环室与节流件间），在夹紧后，不得凸出管道内壁。
（7） 节流装置安装处必须严密，不允许有泄漏现象存在。因此，安装工作必须在管道试压前进行。
（8） 法兰取压节流装置，若法兰采用凸面板式平焊法兰，则必须在工艺管段上先打好孔且与取压法兰上的取压孔对正后，再焊接工艺管段。
