| 是否进口：否 | 产地：厦门 | 加工定制：否 |
| 品牌：宏控 | 型号：HKRD908 | 类型：智能雷达物位计 |
| 订货号：HKRD806 | 货号：HKRD806 | 测量范围：15M |
| 分辨率：雷达液位计 | 测量精度：1mm | 电流信号：4~20mA |
| 供电电源：24VDC | 工作频率：6G | 是否跨境货源：否 |
6GHz智能系列雷达物位计适用于对液体、浆料、颗粒料及块料的物位进行非接触式连续测量，适用于温度、压力变化大；有惰性气体及挥发存在的场合。
采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、 非金属容器或管道内，对人体及环境均无伤害。
通过天线系统发射并接收能量很低的极短的微波脉冲。雷达波以光速运行。运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保极短时间内稳定和***的测量。即使工况比较复杂的情况下，存在虚假回波，用微处理技术和调试软件也可以准确的分析出物位的回波。
天线接收反射的微波脉冲并将其传输给电子线路，微处理器对此信号进行处理，识别出微脉冲在物料表面所产生的回波。正确的回波信号识别由脉冲软件完成，精度可达到毫米级。
距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2；其中C为光速。因空罐的距离E已知，则物位L为：L=E-D。
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。

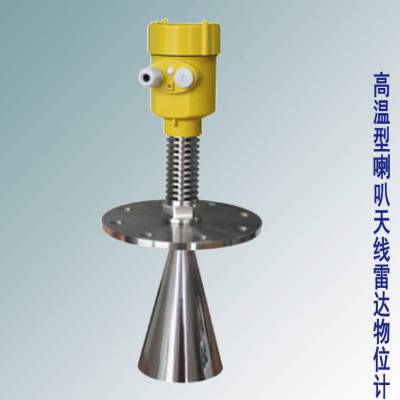

适用介质：固体，特别是高温环境下的介质测量
应用：高炉料位测量
防爆认证：Exia IIC T6 Ga/Exd IIC T6 Gb
测量范围：15m
天线：喇叭天线
频率：6 GHz
过程温度：(-40～400)℃
测量精度：±20mm
过程压力：(-0.1～0.3)MPa
信号输出：(4～20)mA/HART
现场显示：四位LCD 可编程
电源：两线制(DC24V) 四线制(DC24V/AC220V)
重复性：± 1mm
外壳：单腔/铝 双腔/塑料/不锈钢 单腔
过程连接：法兰
| 一般数据 | 材料 | 天线 | PTFE、PP |
| 外壳 | 铝、塑料、防静电PP、不锈钢316 | ||
| 外壳和外壳之间的密封 | 硅橡胶 | ||
| 外壳视窗 | 聚碳酸脂 | ||
| 接地端子 | 不锈钢 | ||
| 过程连接 | HKRD801 | G1?″A 螺纹 或 1?″NPT 螺纹 / 法兰 | |
| HKRD802 | PTFE 翻边法兰 | ||
| HKRD803 | 不锈钢法兰 | ||
| HKRD804 | 不锈钢法兰 | ||
| HKRD805 | 不锈钢法兰 | ||
| HKRD806 | 不锈钢法兰 | ||
| 供电电压 | 两线制 | 标准型 | (16～26)V DC |
| 本安型 | (21.6～26.4)V DC | ||
| 功耗 | max. 22.5mA | ||
| 允许纹波 | |||
| -<100Hz | Uss | ||
| - (100～100K)Hz | Uss | ||
| 隔爆型 | (22. 8～26. 4) V DC 两线制 | ||
| (198～242) V AC 四线制 / 110V AC 四线制 | |||
| 功耗 | max. 1VA，1W | ||
| 电缆参数 | 电缆入口／插头 | 1个 M20xl.5电缆入口（电缆直径5～9mm） | |
| 1个 盲堵 M20xl.5 | |||
| 弹簧接线端子 | 用于导线横截面2.5mm? | ||
| 输出参数 | 输出信号 | (4～20)mA/HART | |
| 分辨率 | 1.6μA | ||
| 故障信号 | 电流输出不变；20.5mA；22mA；3.9mA | ||
| 两线制负载电阻 | 见下图 | ||
| 四线制负载电阻 | 500Ω | ||
| 积分时间 | (0～36)s，可调 | ||
| 特征参数 | 盲区 | 天线末端 | |
| HBRD801 | 20m（液体） | ||
| HBRD802 | 20m（液体） | ||
| HBRD803 | 35m | ||
| HBRD804 | 35m | ||
| HBRD805 | 20m | ||
| HBRD806 | 15m | ||
| 测量间隔 | 约1s （取决于参数设置） | ||
| 调整时间 | 约1s （取决于参数设置） | ||
| 分辨率 | 1mm | ||
| 精度 | 10mm 或＜0.1%（见下面精度示意图） | ||
| 工作存储及运输温度 | (-40～80) ℃ | ||
| 过程温度（天线部分的温度） | |||
| HKRD801 | -40～130℃ | ||
| HKRD802 | -40～130℃ (标准型) / -40～180℃ (高温型) | ||
| HKRD803 | -40～130℃ (标准型) / -40～180℃ (高温型) | ||
| HKRD804 | -40～130℃ (标准型) / -40～180℃ (高温型) | ||
| HKRD805 | -40～130℃ (标准型) / -40～180℃ (高温型) | ||
| HKRD806 | (-40～400)℃ | ||
| 相对湿度 | ＜95% | ||
| 罐内压力 | Max. 4MPa | ||
| 耐震 | 机械震动l0m/s? , (10～150)Hz | ||
推荐位置（2），罐壁至安装短管的外壁应满足以下要求：离罐壁距离为罐体直径的1/4或1/6处，离罐壁的最小安装距离为测量范围的1/10。例如: 10m液位储罐，离罐壁的最小安装距离应1m。
不能安装在入料口的上方（4）
不能安装在中心位置（3）, 如果安装在中央，会产生多重虚假回波，干扰回波会导致真实信号丢失。
如果不能保持仪表与罐壁的距离，罐壁上的介质会黏附造成虚假回波，在调试仪表的时候应该进行虚假回波存储。
锥形罐的安装
锥形罐顶部平面，可装在罐顶正中间，可***测量到锥形底部。
有堆料的储罐
有料堆时天线要垂直对准料面。若料面不平，堆角大必须使用万向法兰来调整喇叭角度使喇叭尽量对准料面 。 （由于倾斜的固体表面会造成回波衰减，甚至丢失信号的问题）
罐内安装说明
在信号波束内，应避免有如下安装物：如（1）：限位开关，温度传感器等。
对称装置如（2）：真空环，加热线圈，挡板等等。
如果罐内有（1）（2）干涉物件，应采用导波管进行测量。
