  硫酸靶式流量计专业定制 品牌HOMKOM/宏控HKB靶式流量计
们始终遵守健康、安全、环保和质量相关的标准。确保每个设备或解决方案符合行业规范、功能和性能均通过验证，提供简明调试报告。 调试报告可以追溯终交付使用前的整个调试过程的细节。
　科氏力质量流量计测量管的结构设计。早期的质量流量计测量管大多为单管型，缺点是易受到外界振动干扰。目前有些使用单管型测量管的厂商已将测量振动频率改为700~1100Hz，与一般的机械振动频率错开，这可以一些外界的干扰影响。后期开发的大多为双管型，优点是易测量科氏力产生的相位差。为了克服外界振动干扰，有些厂商的产品采用测量管与工艺管道相对位置垂直。测量管可做成多种形状的弯管，目的是降低刚性。弯管与直形管相比，在同样的刚性条件下弯管可以采用厚壁管，磨损相对可小一些。但直管易清洗，仪表尺寸可小一些。弯管型在弯管处易积存液体，引起附加误差，做成的仪表尺寸较大。

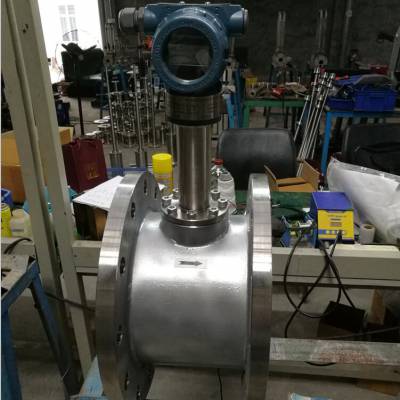

  【靶式流量计简介】
HKB系列靶式流量计采用的电容力传感器，应用***的数模转换技术和微电子技术而研制的一种新式流量计量仪表。 采用芯片级的电容式力传感器、的抗过载结构设计是该新型产品真正实现高精度、高稳定性的关键核心，改变了原有应变片式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种缺陷,不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲测量准确度，加之其***的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在高粘度、脏污介质、易凝易堵、高温、低温、强腐蚀等流量计量困难的工况中具有很好的适应性。

【靶式流量计参数】
产品名称：靶式流量计
口　　　 径：DN15～DN3000mm至更大
公称压力：0.6～42MPa
工况温度：-20～+80℃更高温度与工厂商定
精　　　 度：±0.2～±1.5%FS
量 程 比：1：10
壳　　　 体：碳钢；不锈钢(或按用户要求提供)(衬氟)
供电方式：内置3.6VDC锂电池（两年换一次）；外供24VDC（可选）
输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)
防护等级：IP65
防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
执行标准：企标Q/BET05-06
表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程***比；故障自检
连接方式：锥管螺纹式(DN15-80mm)；对夹式(DN15-300mm)；双法兰式(DN15-500mm)；其它连接方式可与工厂商定。工厂推荐购买安装简单、费用低的插入式靶式流量计（DN40- DN3000mm至更大）


靶式流量计是20世纪60年代为满足石油流量计量的高要求而发展起来的一种流量计。它主要用于测量高粘度、低雷诺数、含固体颗粒的浆液以及腐蚀性介质的流量，此外也可以测量一般的液体、气体和蒸汽的流量。具有结构简单、安装简便、极易维护、不易堵塞等特点[1]，而且不受流体的物理性质影响[2]，被广泛应用于工业生产、石油化工、环境保护、现代农业、水利建设等领域。 设置仪表，确保仪表操作符合规格参数和您的运营要求。们确保测量点性能满足系统级要求，从而降低未来发生故障的风险。结果：从一开始起工艺过程性能就得到优化。
   质量流量计的安装调试要求 1、流量计的安装 为隔离管道振动影响仪表，有时候传感器与管道之间要介以柔性管连接，而柔性管与传感器之间又要一段有支撑件分别固定的刚性直管。安装设计时尽可能使其有长的使用寿命，为除去过早磨损和产生测量误差的固形物和夹杂气体，按流体和管道条件在传感器上游装过滤器或气体分离等保护装置。若希望能在现场在线校准仪表，应考虑引流连接口和阀，以及相应的空间。 a、流量传感器安装姿势和位置 流量传感器测量管内残留固形物、结垢、潴留气体等均将影响测量精度。一般说装于自下而上流动的垂直管道较为理想；但对于非直形测量管科里奥利质量流量计装在垂直管道还是水平管上。取决于管道振动状况和应用条件。安装位置必须使测量管内充满液体，例如水平管道上流体流过科里奥利质量流量计后直接放如入容器而无背压，测量管往往不能充满，会使输出信号激烈波动。 b、截止阀和控制阀的安装 为使调零时没有流动，科里奥利质量流量计上下游设置截止阀，并***无泄漏。控制阀应装在科里奥利质量流量计下游，科里奥利质量流量计保持尽可能高的静压，以防止发生气蚀和闪蒸（fIashing）。 c、脉动和振动 为勿使流程中发生的和外部的机械振动影响科里奥利质量流量计，向厂询问所提供科里奥利质量流量计的共振频率范围，以判断现场脉动或振动频率是否接近科里奥利质量流量计的共振频率。亦可向厂提供现场振动状况咨询是否需要采取下列措施，如:1）设置脉动衰减器，2）设置振动衰减器或柔性连接管，3）特殊的流量传感器的夹装固定设备，等等。 d、防止科里奥利质量流量计间相互影响 同一型号两台科里奥利质量流量计串联安装，或多台科里奥利质量流量计接近地并行（或并联）安装，尤其装在同一支撑台架时，测量管振动会使各科里奥利质量流量计间相互影响，产生干扰而引起异常振动，严重时使仪表无法工作。安装时应采取防范措施，如；向厂提出错开接近仪表的共振频率值；拉开流量传感器距离，不设置在同一台架上，独立设置支撑架；流量传感器异方向安装；流量传感器间设置防振材料隔离等方法。 e、管道应力和扭曲 科里奥利质量流量计法兰与管道法兰连接旋紧螺栓时要均匀，勿使科里奥利质量流量计产生应力（例如管道两法兰平面不平行所致）。若在布设管道时预接入与科里奥利质量流量计同样长度的短管，可防止不良布管形成的应力。在使用过程中由于工艺流程压力和温度变化，科里奥利质量流量计会受到管线轴向力或弯曲   【靶式流量计特点】
·整台仪表在设计中无可动部件，插入式结构,拆卸方便
·可选用多种防腐及耐高低温材质（如哈氏合金，钛等）
·整机可做成全密封***（焊接形式），无任何泄漏点，可耐42MPa高压
·仪表内设自检程序，故障现象一目了然
·传感器不与被测介质接触,不存在零部件磨损,使用***
·可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定
·具有多种安装方式供选择，如选择在线插入式，安装费用低
·具有一体化温度、压力补偿，直接输出质量或标方
·具有可选小信号切除、非线性修正、滤波时间可选择
·能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量
·计量准确，精度可达到0.2%
·重复性好，一般为0.05～0.08%，测量快速
·压力损失小，仅为标准孔板的1/2△P左右
·抗干扰，抗杂质能力特强
·可根据实际需要更换阻流件（靶片）而改变流量范围
·低功耗电池现场显示，能在线直读示值，示屏可同时读取瞬时和累积流量及***比棒图
·安装简单方便，极易维护
·多种输出形式，能远传各种参数
·抗震动性强，一定范围内可测脉动流

厦门宏控自动化仪表有限公司是一家集研制、开发、设计、生产和销售为一体的家高新技术企业，拥有一支在流量测控领域有着丰富经验的专家队伍。公司配有专业工程师及经验丰富的技术员工，有能力按照用户的要求提供高技术、高质量、高精度、适用性强的测控技术方案及流量仪表产品。 科里奥利流量计安装注意事项 在正常条件下，现代科里奥利流量计像阀门那样用螺栓固定在管道上。一些老旧、低质流量计在未对准的情况下无法实现测量，但现在很多经过认真设计制造的流量计，即使略微没有对准管道，也会免受管道压力的影响。 如果大量气体进入流量计，那么会导致测量错误。一个较好的安装经验是避免在管道点处安装传感器，因为此处气体容易滞留。 科里奥利流量计无需整流就可以保持准确可靠。两端无需长直管道安装。不同于带可动部件的流量计，科里奥利流量计可处理典型的管道固体颗粒而不会受到损坏。 如果仪表次安装前必须清零的话，那么必须关闭阀门以确保无流体通过传感器

【靶式流量计典型应用】
   气体类：  煤气、空气、、天然气、氮气、液化石油气、化氢、烟道气、、丁烷、等
液体类：
重油、石蜡、沥青、硫酸、食用油、渣油、、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂 、香水、海水、煤油、皂水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油 、液态糖、、汽车涂料、树脂、牛油、 菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、 煤油、甘油、染料、水、 、高沸点有机溶液、猪油、添加剂、酒精、油、、聚丙烯、甲苯等

们始终遵守健康、安全、环保和质量相关的标准。确保每个设备或解决方案符合行业规范、功能和性能均通过验证，提供简明调试报告。 调试报告可以追溯终交付使用前的整个调试过程的细节。

对于科氏力质量流量计来说，主要是利用科里奥利力原理，能够有效对于封闭管道内流体质量流量进行准确直接测量一种测量仪表。其工作原理也是科里奥利力原理，就是根据流体在封闭管道内的流动特点，即保持直线运动也处于旋转运动中，则会产生正比于质量流量的科氏力，根据此所制造相应的计量仪表。 其优点主要包括以下几个方面：一是具有比较高的量程，一般情况能够达到20：1到50：1的范围内，部分仪表量程能够在100：1以上；二是能够有效进行流量的直接测量，具有较高的计量准确性，以及较好的稳定程度；三是能够使用范围比较广的介质，适用于脏污天然气的计量工作；四是，能够有效进行相应的维护和清洁工作，***使用寿命的进一步增加；五是，尤其适用于进行贸易交接计量的过程控制情况下。 其缺陷主要包括以下几个方面：一是具有较弱的抗干扰能力，需要进行固定安装；二是只能进行密度较高的天然气的测量工作；三是具有较大的重量和体积，并具有较大的压力损失；四是仅适用于测量小管径流量；五是，具有比较昂贵的价格。
