矿物油靶式流量计安装要求 品牌HOMKOM/宏控HKB

购买HKB靶式流量计，流量计选型请提供管道口径、介质常用温度、介质压力、流量范围、介质名称，输出信号等质量流量计的技术参数和要求。

HKB系列电容式靶式流量计常见问题及处理方法 （流量计带故障自检程序，用户通过显示屏可查知部分原因！） 1、当管道内被测介质流速为零时，流量计示值瞬时流量值不为零，造成该现象的主要原因有： a、安装前后流量计水平度不一致，以至靶片和靶杆因倾斜而产生轴向水平分力导致瞬时流量存在； b、流量计长期运行，其传感器内部应力释放产生微变； c、安装或运行过程中，严重过载造成零点飘移； 以上三种方式均可参照有关流量计清零的步骤和方法处理。 d、流量计壳体接地不良； 处理方法：用户重新接地。 e、靶片、靶杆与测具之间被杂物卡住； 处理方法：关闭流量计前后阀门，用工具松开流量计过度部件与测量管之间的连接螺栓，并轻轻的晃动过渡部件或取出，清理杂物后照原样复位即可。 2、流量计工作过程中示值出现非正常增大，造成该现象的主要原因有： a、靶片以及靶杆上挂有丝状及带状杂物； 处理方法：参照处理杂物方法。 b、高结圬条件下，靶片和靶杆产生严重结圬，使受力元件靶板沿测量管轴线上投影面积增加，即靶片与测量管之间环形过流面积减少，进而在相同流量下，传感器受力增大，终导致流量示值非正常增加； 处理方法：取下过渡部件，用工具将靶片和靶杆以及测量管内壁上的圬物清除即可。 3、计量误差大，造成该现象的原因很多，其主要的原因为以下几种： a、安装时流量计与连接管道相对同心度出现较大错位，密封垫片未同心，从而形成节流阻件，***影响被测介质流态； 处理方法：调整安装状态。 b、流量计前后直管段太短，并于流量计前直接安装了弯头，阀门等***干扰被测介质流态部件； 处理方法：按照说明书要求进行安装或对流量计进行实地实流标定。 c、旁通管道泄漏； 处理方法：检查及更换旁通管路。 d、靶片上绕缠有带状杂物，增大了靶片受力； 处理方法：参照前面处理杂物方法。 4、流量计无示值或无发信号，其原因主要有以下四种： a、电源接触不良或脱落； 处理方法：对于自带电池的流量计，检查电池是否装稳，触点是否良好，以及电池是否有电。对于外接电源，应检查连接导线之间连接是否完好，导线是否导通，外供电源是否正常。 b、流量计电路损坏； 处理方法：返厂修理。 c、显示屏损坏； 处理方法：返厂更换。 d、用户信号接收系统故障； 处理方法：检查、排除故障。 5、流量计运行过程中示值一直为零，此种现象主要原因有： a、受力元件(靶片)脱落，导致传感器无力感应； 处理方法：装配相同规格的靶片。 b、流量计传感器无电压输出信号； 处理方法：先判断传感器是否损坏，具体的方法是看传感器数据有无变化。 c、被测介质流量太小，低于流量计的刻度流量； 处理方法：返厂重新更换受力元件。


 【靶式流量计参数】
 产品名称：靶式流量计
 口　　　 径：DN15～DN3000mm至更大
 公称压力：0.6～42MPa
 工况温度：-20～+80℃更高温度与工厂商定
 精　　　 度：±0.2～±1.5%FS
 量 程 比：1：10
 壳　　　 体：碳钢；不锈钢(或按用户要求提供)(衬氟)
 供电方式：内置3.6VDC锂电池（两年换一次）；外供24VDC（可选）
 输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)
 防护等级：IP65
 防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
 执行标准：企标Q/BET05-06
 表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程***比；故障自检

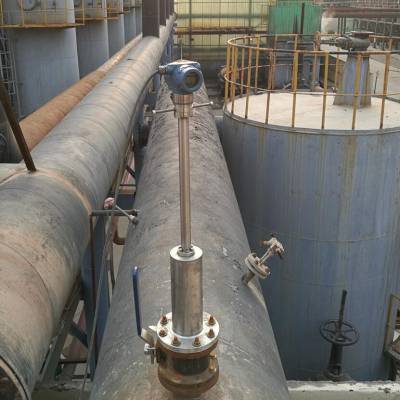

 连接方式：锥管螺纹式(DN15-80mm)；对夹式(DN15-300mm)；双法兰式(DN15-500mm)；其它连接方式可与工厂商定。工厂推荐购买安装简单、费用低的插入式靶式流量计（DN40- DN3000mm至更大）

  煤气站焦炉煤气流量的检测，虽然近几年才开始受到重视，但检测仪表的选用却很重要，选择不当，不但增加煤气站的检修工作量，而且计量不准确会给企业以误导，造成能源的浪费。合理选择焦炉煤气流量计，对于企业能耗的控制至关重要，对于企业进行节能降耗的技术改造及完善管理，具有重要的指导意义。

在外界振动干扰、流体波动、漩涡发生体阻塞或附着物过多等情况下提供诊断信息，使过程分析得出真实的维护信息。

◇ 精度和重复性 现代科氏流量计具有较高精度和重复性，甚至在较高量程比和流体密度、粘度和成分不断改变的流体条件下。艾默生在上世纪90年代末所推出的数字信号处理技术，有助于解决了零点稳定性问题，确保其能在大量程范围内保持超卓的准确性。 ◇ 多功能性 在高量程比及和流体特性无关的仪表因素之间，科里奥利流量计还具备众多功能性。原来不同的产品需不同的仪表测量，而一台科里奥利流量计通常可测量多类产品。这尤其适用于综合性产品管线应用。 和其它技术的流量计不同的是，科里奥利流量计无需整流和仪表保护方面的安装需求。因此它们安装方便、成本经济，可安装于任何地方。 ◇ 可靠性 科里奥利传感器的无插入、无密封和无轴承设计，能够保持其无需维护的长期完整性。鉴于其高可靠性，许多家的计量机构减少了对其的标定要求，而其类型流量计是要强制进行的。 ◇ 耐固体颗粒性 流体中固体颗粒能经过仪表而不影响其测量精度。但是，为了防止侵蚀流量计，应正确选型以防止潜在磨蚀性固体颗粒高速通过流量计。 ◇ 低压损 以前的数字型科氏流量计，需要平衡度和压损。自艾默生高准推出数字处理技术（也被称为多变量数字技术，或MVDTM）以来，这种平衡已全部消失。数字处理型高准科里奥利流量计在大量程比下具有更高的基线精度，因此在低压损情况下仍能超出贸易交接计量精度要求。 ◇ 在夹气应用中性能*** 由于无可动部件，科里奥利流量计不会在夹气环境中受损。另外，通过采用高准的MVD数字信号处理技术，科里奥利流量计在流量测量方面取得了巨大进步，其误差由20%降低至不到1%。

    【靶式流量计特点】
 ·整台仪表在设计中无可动部件，插入式结构,拆卸方便
 ·可选用多种防腐及耐高低温材质（如哈氏合金，钛等）
 ·整机可做成全密封***（焊接形式），无任何泄漏点，可耐42MPa高压
 ·仪表内设自检程序，故障现象一目了然
 ·传感器不与被测介质接触,不存在零部件磨损,使用***
 ·可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定
 ·具有多种安装方式供选择，如选择在线插入式，安装费用低
 ·具有一体化温度、压力补偿，直接输出质量或标方
 ·具有可选小信号切除、非线性修正、滤波时间可选择
 ·能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量
 ·计量准确，精度可达到0.2%
 ·重复性好，一般为0.05～0.08%，测量快速
 ·压力损失小，仅为标准孔板的1/2△P左右
 ·抗干扰，抗杂质能力特强
 ·可根据实际需要更换阻流件（靶片）而改变流量范围
 ·低功耗电池现场显示，能在线直读示值，示屏可同时读取瞬时和累积流量及***比棒图
 ·安装简单方便，极易维护
 ·多种输出形式，能远传各种参数
 ·抗震动性强，一定范围内可测脉动流

焦炉煤气流量计的应用 内大多数选用孔板式流量计的焦炉煤气站，其节流元件大多选用标准孔板，其优点是计算数据成熟，其差压式流量计不经算定便可使用。但运行一段时间后，由于煤气净度不够造成标准孔板表面太脏，致使仪表计量误差增大，甚至导致取压孔堵塞。而且因为煤气压力一般不高，孔板流量计的压力损失过大，是孔板流量计测量煤气的致命缺点。 现在，内选用HKB电容式靶式流量计的焦炉煤气站越来越多，电容靶式流量计较孔板式流量计用于焦炉煤气流量检测有诸多优势.

环境应用时选用防爆型仪表 确认仪表铭牌上是否有防爆认证标识及温度组别标识，没有此标识的仪表不能用于的环境。


用科里奥利流量计可实现流量测量 在总流量很高的情况下，较经济的办法是平行安装多个科里奥利流量计，并累计其输出值作为总流量。在使用单一大口径流量计的某些情况下，所需的校验系统并不完全能够验证贸易交接仪表所能达到的测量能力。平行安装的小口径贸易交接仪表可以在低流量情况下进行分别校验。 当需要带多个平行仪表的测量系统时，可考虑使用工厂制造的在线平行计量系统以降低成本和整体尺寸。

抗干扰、抗杂质能力特强，多种输出形式，能远传各种参数，使用无需拌热。
