酒精靶式流量计安装要求 品牌HOMKOM/宏控HKB

专业服务工程师将为您提供现场支持，对您的现场仪表和

厦门宏控自动化仪表有限公司坚持以发展流量测控行业为己任，本着“创新、专业、诚信”的企业精神，注重企业科技进步和新品开发，竭诚希望与各界建立广泛友好的业务联系，一如既往注重信誉，为用户提供优质的产品与服务！


 【靶式流量计参数】

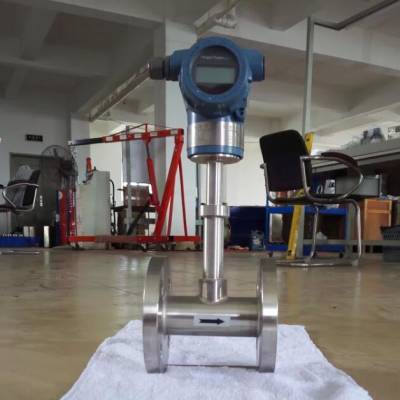

 产品名称：靶式流量计
 口　　　 径：DN15～DN3000mm至更大
 公称压力：0.6～42MPa
 工况温度：-20～+80℃更高温度与工厂商定
 精　　　 度：±0.2～±1.5%FS
 量 程 比：1：10
 壳　　　 体：碳钢；不锈钢(或按用户要求提供)(衬氟)
 供电方式：内置3.6VDC锂电池（两年换一次）；外供24VDC（可选）
 输出信号：4～20mA二线制；脉冲0～1000HZ；RS232/RS485(或按用户要求协商提供)
 防护等级：IP65
 防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
 执行标准：企标Q/BET05-06
 表头显示：累积流量；瞬时流量；工况温度；工况压力（温压补偿式才有）；棒状满量程***比；故障自检
 连接方式：锥管螺纹式(DN15-80mm)；对夹式(DN15-300mm)；双法兰式(DN15-500mm)；其它连接方式可与工厂商定。工厂推荐购买安装简单、费用低的插入式靶式流量计（DN40- DN3000mm至更大）

  新型电容式靶式流量计，其传感器部分采用差动电容结构，结构简单、工作可靠、灵敏度高。另外，仪表设计中了采用修正、补偿等 多种数字处理方式，使流量计较现有常用的各类型靶式流量计在测量精度上有很大的提高。该流量计在试验中体现了较好的测量准确度和测量稳定性，加之其***的抗干扰、抗杂质性能，除能测量常规流量计量问题外，它在小流量、高粘度、易凝易堵等流量计量困难的工况中还具有良好的应用前景。

利用流量计，大数据和新兴技术来提高可用性和可靠性的解决方案。

当介质为危险气体时，禁止在线安装和维护 当测量介质可能对造成伤害的气体类型时，禁止在线安装和维护，要进行相关安全处理，使现场条件达到能够安全安装时再进行操作。没有条件在线操作的应停产操作，以免发生危险。这类气体如：煤气 等

    【靶式流量计特点】
 ·整台仪表在设计中无可动部件，插入式结构,拆卸方便
 ·可选用多种防腐及耐高低温材质（如哈氏合金，钛等）
 ·整机可做成全密封***（焊接形式），无任何泄漏点，可耐42MPa高压
 ·仪表内设自检程序，故障现象一目了然
 ·传感器不与被测介质接触,不存在零部件磨损,使用***
 ·可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定
 ·具有多种安装方式供选择，如选择在线插入式，安装费用低
 ·具有一体化温度、压力补偿，直接输出质量或标方
 ·具有可选小信号切除、非线性修正、滤波时间可选择
 ·能准确测量各种常温、高温500度、低温-200度工况下的气体、液体流量
 ·计量准确，精度可达到0.2%
 ·重复性好，一般为0.05～0.08%，测量快速
 ·压力损失小，仅为标准孔板的1/2△P左右
 ·抗干扰，抗杂质能力特强
 ·可根据实际需要更换阻流件（靶片）而改变流量范围
 ·低功耗电池现场显示，能在线直读示值，示屏可同时读取瞬时和累积流量及***比棒图
 ·安装简单方便，极易维护
 ·多种输出形式，能远传各种参数
 ·抗震动性强，一定范围内可测脉动流

　　质量流量计日常维护 　　质量流量计内部无可动测量部件，其使用寿命长故障率小。质量流量计可测量多种介质参数，内部功能众多，是一个复杂的综合型测量仪表。流量计组态参数在安装投用初次设定后大多无需修改，维护工作较少。日常维护质量流量计主要有三个方面： 　　一、查看有无报及故障代码 　　质量流量计变送器内部设置有自动故障检测功能，使用中变送器能够实时的检测质量流量计各部分的运行状态，若出现故障则会进行诊断和记录，因此在日常的巡检中要对质量流量计进行报故障查看，做到早发现早处理，防止事态进一步恶化。 　　通过变送器菜单查看核心处理器运行状况 　　二、零点标定 　　质量流量计的零点标定是流量计使用中常见的维护工作，主要分为流量计使用之前的零点标定和使用中的零点标定。 　　质量流量计在安装使用之前，要进行零点标定。被测流体在工况下充满流量计测量管且处于静止状态下的初始质量力作为初始值，设置为零点。为***初始值的稳定性，在标定零点之前要使被测流体充满测量管且流量计上电20分钟以上，使流量计各部件尽可能的处于正常工作状态下的温度环境中，防止流量计在运行中零点发生偏移。 　　质量流量计与大多数仪表一样，在长期使用中会出现轻微的零点漂移现象。主要原因是流量计内部的电路器件受周围温度变化影响，使工作点出现转移；流量计传感器所测流体的温度出现较大波动或使用工况出现明显变化而引起传感器的性能发生变化，这种工作性能发生变化造成质量流量计的初始值偏离零点初始值。 　　当生产工艺人员怀疑使用中的质量流量计测量不准时，可对流量计进行零点标定。标定之前先确认流量计零点是否发生偏移，工艺操作人员关闭流量计前后阀门，查看流量计显示是否回零，若显示数值不为零，则需进行零点标定。零点标定大部分流量计厂家设定在变送器参数组态菜单中，进入变送器菜单选定零点标定功能，选择确认进行零点标定，流量计就会自动进行零点标定，标定完成后退出组态菜单，投用流量计前后工艺阀门，流量计零点标定工作完成。 　　三、小信号切除设置 　　小信号切除一般在流量计使用初期进行设定，特别是在装置开车期间，由于工艺生产负荷严重偏离正常使用流量范围，进入正常测量流量的三分之一以下，周围环境的干扰如管线振动、气液共存、电磁干扰对流量计的影响所占比例加大，引起流量计的精度变差误差加大。甚至使流量计的测量数值不具有参考价值，此时可使用小信号切除功能，干扰引起的流量计失真数值。小信号切除的数值设定一般为测量流量的1%-3%，具体参数可依现场干扰状况而定。 　　小信号切除功能窗口如下图所示，切除的流量数值大小可以进行修改。

质量流量计的安装调试要求 1、流量计的安装 为隔离管道振动影响仪表，有时候传感器与管道之间要介以柔性管连接，而柔性管与传感器之间又要一段有支撑件分别固定的刚性直管。安装设计时尽可能使其有长的使用寿命，为除去过早磨损和产生测量误差的固形物和夹杂气体，按流体和管道条件在传感器上游装过滤器或气体分离等保护装置。若希望能在现场在线校准仪表，应考虑引流连接口和阀，以及相应的空间。 a、流量传感器安装姿势和位置 流量传感器测量管内残留固形物、结垢、潴留气体等均将影响测量精度。一般说装于自下而上流动的垂直管道较为理想；但对于非直形测量管科里奥利质量流量计装在垂直管道还是水平管上。取决于管道振动状况和应用条件。安装位置必须使测量管内充满液体，例如水平管道上流体流过科里奥利质量流量计后直接放如入容器而无背压，测量管往往不能充满，会使输出信号激烈波动。 b、截止阀和控制阀的安装 为使调零时没有流动，科里奥利质量流量计上下游设置截止阀，并***无泄漏。控制阀应装在科里奥利质量流量计下游，科里奥利质量流量计保持尽可能高的静压，以防止发生气蚀和闪蒸（fIashing）。 c、脉动和振动 为勿使流程中发生的和外部的机械振动影响科里奥利质量流量计，向厂询问所提供科里奥利质量流量计的共振频率范围，以判断现场脉动或振动频率是否接近科里奥利质量流量计的共振频率。亦可向厂提供现场振动状况咨询是否需要采取下列措施，如:1）设置脉动衰减器，2）设置振动衰减器或柔性连接管，3）特殊的流量传感器的夹装固定设备，等等。 d、防止科里奥利质量流量计间相互影响 同一型号两台科里奥利质量流量计串联安装，或多台科里奥利质量流量计接近地并行（或并联）安装，尤其装在同一支撑台架时，测量管振动会使各科里奥利质量流量计间相互影响，产生干扰而引起异常振动，严重时使仪表无法工作。安装时应采取防范措施，如；向厂提出错开接近仪表的共振频率值；拉开流量传感器距离，不设置在同一台架上，独立设置支撑架；流量传感器异方向安装；流量传感器间设置防振材料隔离等方法。 e、管道应力和扭曲 科里奥利质量流量计法兰与管道法兰连接旋紧螺栓时要均匀，勿使科里奥利质量流量计产生应力（例如管道两法兰平面不平行所致）。若在布设管道时预接入与科里奥利质量流量计同样长度的短管，可防止不良布管形成的应力。在使用过程中由于工艺流程压力和温度变化，科里奥利质量流量计会受到管线轴向力或弯曲


用科里奥利流量计可实现流量测量 在总流量很高的情况下，较经济的办法是平行安装多个科里奥利流量计，并累计其输出值作为总流量。在使用单一大口径流量计的某些情况下，所需的校验系统并不完全能够验证贸易交接仪表所能达到的测量能力。平行安装的小口径贸易交接仪表可以在低流量情况下进行分别校验。 当需要带多个平行仪表的测量系统时，可考虑使用工厂制造的在线平行计量系统以降低成本和整体尺寸。

抗干扰、抗杂质能力特强，多种输出形式，能远传各种参数，使用无需拌热。
