| 是否进口：否 | 产地：厦门 | 加工定制：是 |
| 品牌：HOMKOM | 型号：HKGB | 类型：冲量式流量计 |
| 测量范围：1.8~18m3/h | 订货号：HKGB | 货号：HKGB |
| 精度等级：1.0级 | 公称通径：DN25mm | 适用介质：液体 |
| 工作压力：1.0MPa | 工作温度：200℃ | 规格：25mm |
| 供电：24VDC | 输出：4~20mA | 材质：不锈钢 |
| 防护：IP65 | 安装：法兰连接 |
天然气流量计涡街流量计品牌
在苛刻的环境中为您应对艰难的挑战。
天然气流量计简述

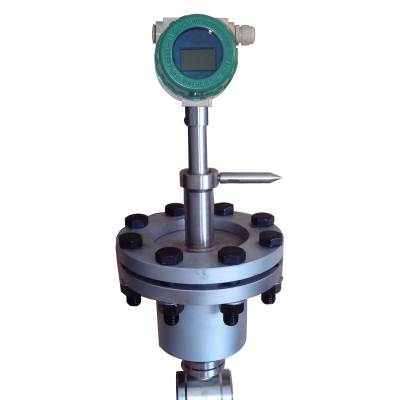

HKGB涡街流量计是根据卡门（Karman）涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。
其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较***、理想的测量仪器。
天然气流量计技术指标
测量介质： 气体、液体、蒸汽
连接方式：法兰卡装式、法兰式、插入式
口径规格 法兰卡装式口径选择 25,32,50,80,100
法兰连接式口径选择 100,150,200
流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s；液体0.5～7m/s。
正常测量流量范围 液体、气体流量测量范围见表2； 蒸汽流量范围见表3。
测量精度 1.0级 1.5级
被测介质温度：常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃
输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
脉冲占空比约50%，传输距离为100m
脉冲电流远传信号 4～20 mA，传输距离为1000m
仪表使用环境 温度：-25℃～+55℃ 湿度：5～90% RH50℃
材质 不锈钢，铝合金
电源 DC24V或锂电池3.6V
防爆等级 本安型iaIIbT3-T6，防护等级 IP65。
| DN（mm) | 液体 | 气体 | 蒸汽 |
| 20 | 0.8-10 | 5-40 | 8-80 |
| 25 | 1-12 | 7.2-60 | 10-120 |
| 32 | 1.5-20 | 12-100 | 15-200 |
| 40 | 2-30 | 18-150 | 20-300 |
| 50 | 3-50 | 30-300 | 30-450 |
| 65 | 6-80 | 50-420 | 60-800 |
| 80 | 10-130 | 70-600 | 100-1300 |
| 100 | 20-200 | 120-1000 | 200-2000 |
| 125 | 30-300 | 180-1500 | 300-3000 |
| 150 | 45-450 | 240-2000 | 450-4500 |
| 200 | 90-900 | 480-4000 | 900-9000 |
| 250 | 120-1200 | 700-8000 | 1200-12000 |
| 300 | 180-2000 | 900-10000 | 1600-16000 |
仪表管道安装要求： 1． 涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图 注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。 2． 上、下游配管内径应相同。如有差异，则配管内径Dp与涡街仪表表体内径Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db。 3． 仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm。 （三）涡街流量计的安装步骤 1．按开口尽寸的要求在管道上进行开口，具使开口的位置满足直管段的要求。 2．将连接上法兰的整套流量计放入开好口的管道中。 3．对两片法兰两边实行点焊。将流量计拆下，将法兰按要求焊接好，并清理管道内所有凸出部分。 4．在法兰的内槽内装上与管道通径相同的密封垫圈，将流量计装入法兰中间，并使流量计的流向标与流体方向相同，然后用螺栓连接好。
