一氧化氮流量计热式气体质量流量计选型
测量气体无需温度压力补偿，可直接显示标况体积流量。

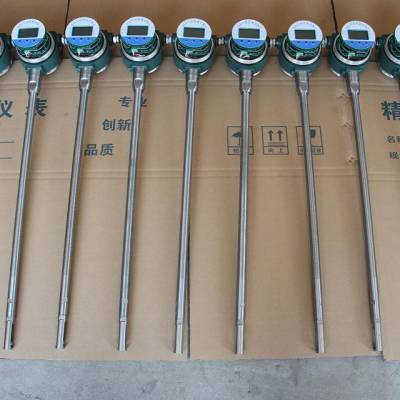

 一氧化氮流量计简述

一氧化氮流量计是热式气体质量流量计，是利用热传导原理测量气体质量流量的仪表。该仪表的传感器由两个基准级热电阻(铂RTD)组成。一个是质量速度传感器T1，一个是测量气体温度变化的温度传感器T2。当这两个RTD置于被测气体中时，其中传感器T1被加热到气体温度以上的一个恒定的温差，另一个传感器T2用于感应被测气体温度。随着气体质量流速的增加，气流带走更多热量,传感器T1的温度下降，要维持T1、T2恒定的温度差，T1的加热功率就要增大。根据热效应的金氏定律,加热功率P、温度差△T（T1-T2）与质量流量Q有确定的数学关系式。


HKTMF系列一氧化氮流量计技术参数
1、测量范围：0.5—100Nm/s （20℃，101.33KPa）
2、准确度: ±1%的读数 ±0.5%满量程
3、量程比：通常100：1（取决于标定流量的范围）
4、管径范围: 15mm～6000mm
5、应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体
6、环境温度范围: -40℃～+85℃(无显示); -30℃～+70℃(有显示); 湿度小于90%RH
7、介质温度范围: -40℃～+100℃；-40℃～+200℃； -40℃～+450℃；-40℃～+510℃
8、传感器直径：ф3、ф2.5
9、插入式传感器探杆直径：ф19（标准）、ф16、ф12
10、传感器材质：316不锈钢、哈氏合金、钛
11、探杆材质（保护套）： 316不锈钢（标准）、哈氏合金
12、双向测量介质流量
13、模拟量输出：流量：4-20mADC, 温度：4-20mADC, 负载:1000Ω
14、累积脉冲量输出
15、键入12段非线性修正，内置10段非线性修正
16、通讯：串口输出RS232/RS485
17、供电电源：24VDC/600mA；220VAC/2W；110VAC/3W
18、报：1－2路继电器输出、***/220V、***/30VDC、键入设定??
19、大屏幕LCD显示：七位瞬时流量，八位累积流量
20、过程压力:1.6Mpa（20MPa）
21、安装工艺形式：插入式（卡套、卡套＋球阀、法兰连接）适用于DN80以上的管道安装，管道式（法兰、螺纹连接）适用于DN15以上的管道安装。
22、防爆等级：本安型（iaⅡCT5）、隔爆型（ExdⅡCT4）
23、防护等级：IP65


 一氧化氮流量计特 点

 ●  氧气、氮气、、及多组分气体测量。   ●  测量气体质量流量，无需温度、压力补偿。

●  高炉煤气、焦炉煤气测量。                   ●  量程比大，测量流速范围：0.1Nm/s～120Nm/s。

●  烟道气测量。                               ●  无压力损失，适用已知截面积的任意形状管道。

●  沼气、水处理中的曝气和测量。           ●  耐腐蚀型传感器，适合测量腐蚀性气体。

●  压缩空气测量。                             ●  插入式传感器可以在线安装和维护。

●  天然气，液化气，火炬气，等气体流量测量     ●  全量程段的专家算法，***了测量的准确度。适于贸易结算或气体检漏

●  电厂高炉的一次风、二次风流量测量

●  矿井下通风或排风系统流量测量应用场合：
■公用工程---电﹑气﹑ 水处理的控
管道的气体；通用系统；沼气；煤气；天然气；液化气；锅炉预热空气
■石油与天然气工业
能量交换；填井气回收； 燃气计量；气体质量分析；泄漏气测试；天然气测量；火炬气的控
■电力行业
燃料系统中气体分配过程中的气体测量；锅炉及辅助系统中各种气体的测量；燃气炉中气体测量；测量；电厂高炉的一次风、二次风的测量
■化学行业
烟气循环测；采样系统中气体流量计量；引风机的气体流量计量；化肥厂氨气测量 ；电池工厂各种气体流量测量
■冶金行业
钢铁厂加气测量；炼铁厂高炉煤气的测量；焦化厂焦炉煤气的测量；轧钢厂加热炉燃气（高炉煤气、焦化煤气、天然气等）的测量控制；热处理淬火炉等的氢、氧、氮等气体的控制
■纸浆与造纸行业
废水处理系统中气体的测量；烟道流量控；锅炉回收二次/三次空气；锅炉的燃气和空气送风测量
■食品及行业
加工操作中新鲜空气的加入；啤酒厂中的化碳处理；瓶子消器中的热空气的流量；热氧化过程中气体流量测量；通风系统；锅炉进气﹑废气﹑过程控制
■环保
沼气利用过程中的气体测量；处理过程中气体测量；污水处理过程中曝气池的气体测量；烟筒烟道排气测SO2和NOX的排量
■其行业
工厂压缩空气测量；煤粉燃烧过程粉/气配比控制燃料；水泥工业竖式磨粉机排放热气流量控制

插入式传感器可在线安装、在线维护。安装过程是先在管道外壁上焊接带有外螺纹的底座，在底座上安装1 1/2   寸不锈钢球阀，而后用专用工具将管道打直径为22mm的孔，打孔完毕后卸下专用工具，***将传感器安装在阀门上并将传感器插入到管内中心（DN≤2000mm），当DN＞2000mm时，插入深度1m。

售后条款：

1、公司提供仪器的售后服务及维护、维修、更换、技术支持等服务。

2、仪器的保修期至少为12个月，超过保修期的维修只收材料费。

3、保修期内公司负责对其提供的仪器进行维护，不收取额外费用。

4、公司在12小时内对用户所提供的维修要求做出实质性的响应，提供应急策略。

5、保修期外，终身维护。

6、需要安装调试的仪器，公司负责安装、调试，并对具体操作人员进行现场免费培训，使其能掌握仪器的使用和维护。

7、仪器在安装调试过程中如整机或部件出现问题，公司负责维修和更换，严重质量问题负责整机调换。


该流量计可采用带煤气不断流施工安装。先在煤气管道外部焊接球阀底座。其次用手动开孔机开孔，然后拧上球阀。根据需要可随时插入或拔出流量计，全过程仅用（1~2）小时，简单、安全、方便。
