| 是否进口：否 | 产地：厦门 | 加工定制：是 |
| 品牌：HOMKOM | 型号：HKGB | 类型：冲量式流量计 |
| 测量范围：1.8~18m3/h | 订货号：HKGB | 货号：HKGB |
| 精度等级：1.0级 | 公称通径：DN25mm | 适用介质：液体 |
| 工作压力：1.0MPa | 工作温度：200℃ | 规格：25mm |
| 供电：24VDC | 输出：4~20mA | 材质：不锈钢 |
| 防护：IP65 | 安装：法兰连接 |
锅炉蒸汽流量计涡街流量计专业生产
服务始终从用户出发 节省成本、节约资源。限度地确保您的HOMKOM产品正常工作。们总是提供及时、的维修服务，并根据您的个人需求量身定制客户导向的咨询服务。具体分析和专用工具提供了必要信息和相应建议，因而能够通过预防性措施避免故障反生（如适用）。

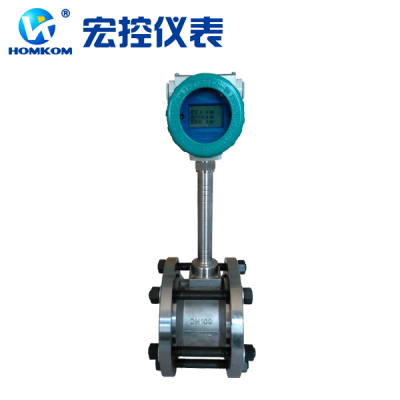

锅炉蒸汽流量计简述
HKGB涡街流量计是根据卡门（Karman）涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。
其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器，可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较***、理想的测量仪器。
锅炉蒸汽流量计技术指标
测量介质： 气体、液体、蒸汽
连接方式：法兰卡装式、法兰式、插入式
口径规格 法兰卡装式口径选择 25,32,50,80,100
法兰连接式口径选择 100,150,200
流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s；液体0.5～7m/s。
正常测量流量范围 液体、气体流量测量范围见表2； 蒸汽流量范围见表3。
测量精度 1.0级 1.5级
被测介质温度：常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃
输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
脉冲占空比约50%，传输距离为100m
脉冲电流远传信号 4～20 mA，传输距离为1000m
仪表使用环境 温度：-25℃～+55℃ 湿度：5～90% RH50℃
材质 不锈钢，铝合金
电源 DC24V或锂电池3.6V
防爆等级 本安型iaIIbT3-T6，防护等级 IP65。
| DN（mm) | 液体 | 气体 | 蒸汽 |
| 20 | 0.8-10 | 5-40 | 8-80 |
| 25 | 1-12 | 7.2-60 | 10-120 |
| 32 | 1.5-20 | 12-100 | 15-200 |
| 40 | 2-30 | 18-150 | 20-300 |
| 50 | 3-50 | 30-300 | 30-450 |
| 65 | 6-80 | 50-420 | 60-800 |
| 80 | 10-130 | 70-600 | 100-1300 |
| 100 | 20-200 | 120-1000 | 200-2000 |
| 125 | 30-300 | 180-1500 | 300-3000 |
| 150 | 45-450 | 240-2000 | 450-4500 |
| 200 | 90-900 | 480-4000 | 900-9000 |
| 250 | 120-1200 | 700-8000 | 1200-12000 |
| 300 | 180-2000 | 900-10000 | 1600-16000 |
经济效益涡街流量计经济效益可以从以下几个方面分析: (1)设备采购费: 以进口的涡街和节流式差压流量计(包括节流装置，差压变送器，一次阀，引压配管和仪表箱等)做比较，在流量测量精度要求不高的情况下，当仪表口径比较小时，涡街采购费用要比节流式流量计贵 20 %~30 %。当流量计口径要求比较大时，孔板流量计只需放大节流装置，成本上升不是很明显，节流式差压流量计的价格优势会更明显，甚至能比同口径的涡街便宜 50 %以上。但如果要求流量测量精度比较高的和一些宽量程比的场合，需要两台甚至多台差压流量计叠加使用的时候，节流式差压流量计的采购成本优势和涡街流量计相比就不是很明显了。 (2)安装费用:涡街流量计的安装非常简单，可以采用管道式安装，人工成本很低。而孔板流量计由于引压管的安装，人工成本比涡街高的多。这点在外的工程项目中由于人工成本比较昂贵尤其明显。
